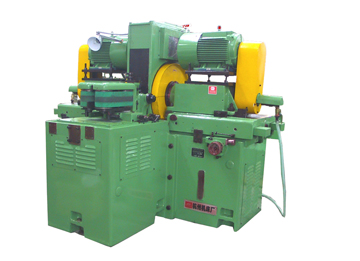

本主機為臥軸往復式雙端面磨床主機，采用往復送料，配合各種送料機構后，能同時磨出工件的兩個平行平面，且精度高，表面粗糙度好。
往復式雙端面磨床是一種高效率、高精度的平面加工機床，它在一次行程中能加工出具有相當高的精度及表面光潔度的平行端面。適用于壓縮機、汽車摩托車和軸承等需要大批量加工工件的行業，尤其適用于垂直度要求的工件。
經常加工的工件有壓縮機閥片、活塞銷、十字軸等，也可根據用戶工件形狀和尺寸規格以及精度要求進行洽談，一邊改進送料夾緊機構以滿足用戶的要求。
主要規格參數：
型號 | MW7650C | |
砂輪尺寸(外徑×內徑 ×寬度) | mm | 500 ×305 ×63 |
砂輪轉速 | r/min | 920r |
進給手輪每格 | mm | 0.0025 |
兩磨頭移動最大行程 | mm | 2×140 |
金剛鉆擺動速度 | one trave/min | 8-20 one travel |
定量葉片泵 | 6.3ml/r、6.3MPa | |
油路調整壓力 | Mpa | 1.6-2.4 |
磨頭電動機功率 | kw | 2 ×7.5 |
工作臺移動速度 | m/min | MAX:6 |
液壓泵電動機功率 | kw | 1.1 |
冷卻泵電動機功率 | kw | 0.25 |
磁性分離器電動機功率 | kw | 0.18 |
機床裝箱尺寸(長×寬×高) | cm | 343 ×205 ×220 |
機床毛重 | t | 6.2 |
機床凈重 | t | 5.2 |
由于技術不斷發展本冊僅供參考
